VPM - Verrou de Pointe Mobile

Aperçu

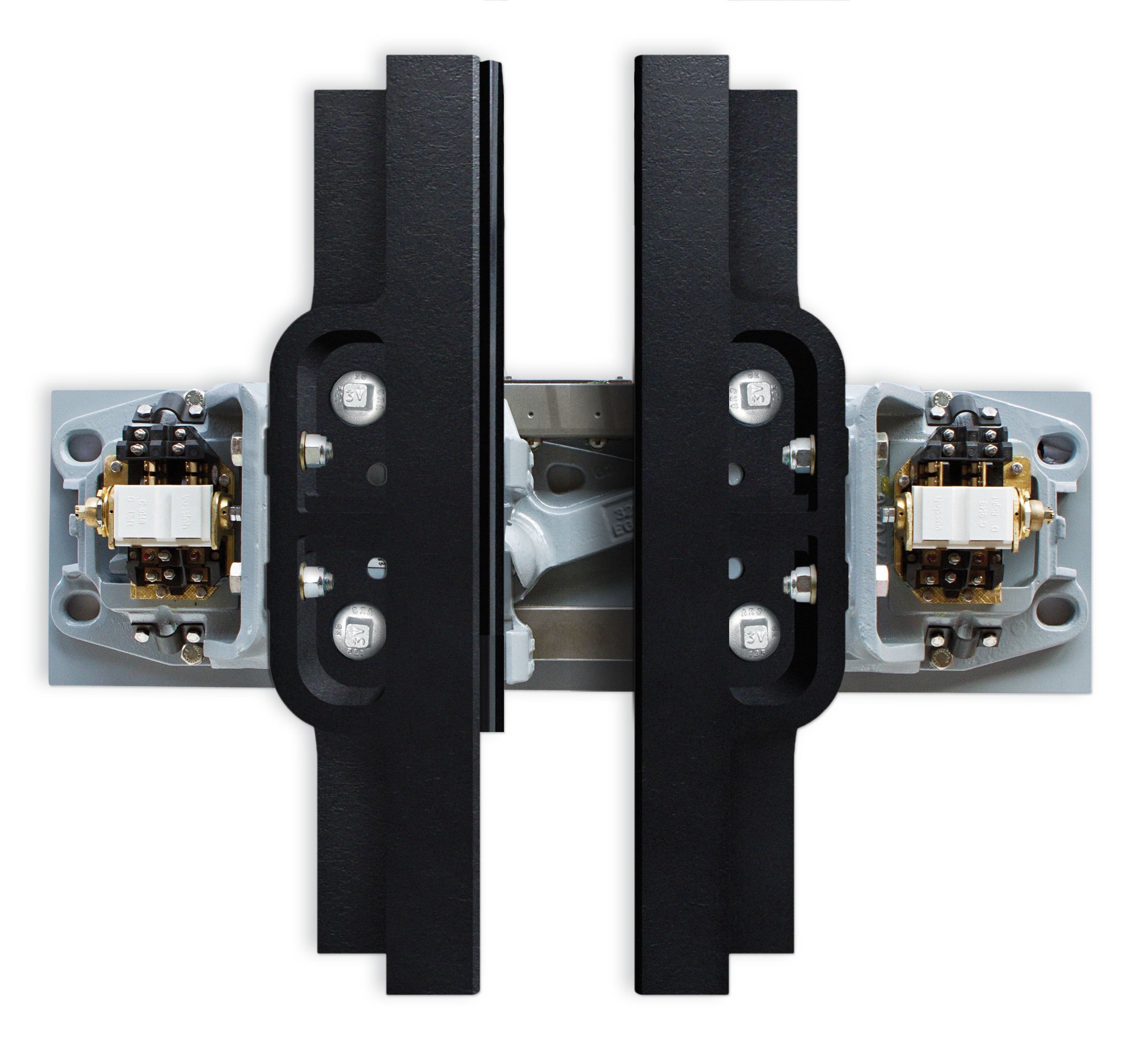

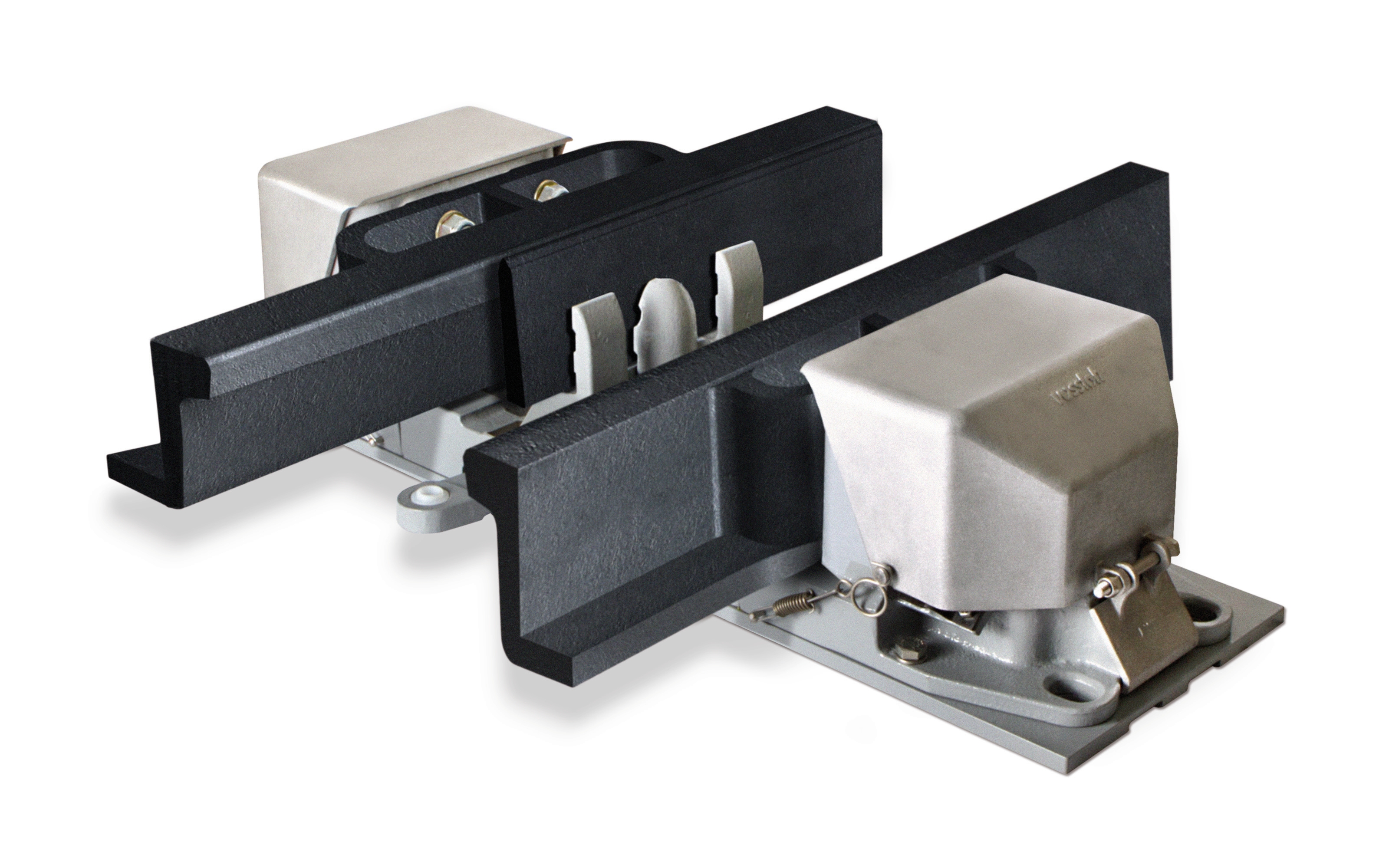

Le verrou de pointe mobile VPM est conçu pour garantir une sécurité et une fiabilité supérieures dans les applications ferroviaires. Avec la capacité de fournir un verrouillage et un calage positifs de la pointe mobile simultanément, il élimine efficacement le risque de déraillement. Cette solution de verrouillage innovante a été testée dans des conditions extrêmes et est approuvée par certains des plus grands réseaux ferroviaires du monde, y compris la SNCF pour les opérations à grande vitesse.

Principales caractéristiques

Le VPM est conçu pour résister à des opérations à grande vitesse, avec une vitesse de franchissement en pointe allant jusqu'à 560 km/h

Adaptable à diverses installations, y compris les berceaux moulés ou les cœurs assemblés, et compatible avec tous les types de traverses—bois, béton, métal, et dalle béton.

 Des fonctionnalités telles qu'un renvoi mécanique et un chauffage électrique (en option) améliorent les performances et réduisent les besoins de maintenance.

Conforme aux normes de sécurité NF F 52-163 et NF F 52-164 et recommandé par l'UIC pour les lignes à grande vitesse.

Caractéristiques techniques

Course de pointe mobile

115 mm

Plage de température de fonctionnement

-55°C à +70°C

Tolérance de dilatation thermique

+/- 55 mm

Temps moyen entre pannes (MTBF)

Plus de 30 ans

Durée de vie

 30 ans

Fonctionnement

Le VPM fonctionne grâce à une manœuvre en quatre phases qui garantit une précision dans le verrouillage et le déverrouillage :

  1. Initialisation : La pointe mobile est verrouillée par la tête d'équerre gauche et calée par la tête d'équerre droite.
  2. Déverrouillage : Un mouvement de la tringle de manœuvre facilite le déverrouillage de la tête d'équerre gauche.
  3. Mouvement de la pointe mobile : La translation de l'équerre entraîne le mouvement de la pointe mobile.
  4. Re-verrouillage : Le mouvement de la tringle de manœuvre réengage la tête d'équerre gauche dans la chambre de calage.

La position et l'état de verrouillage sont surveillés par des contrôleurs de verrou intégrés, garantissant une fiabilité élevée même dans des conditions difficiles.

Applications

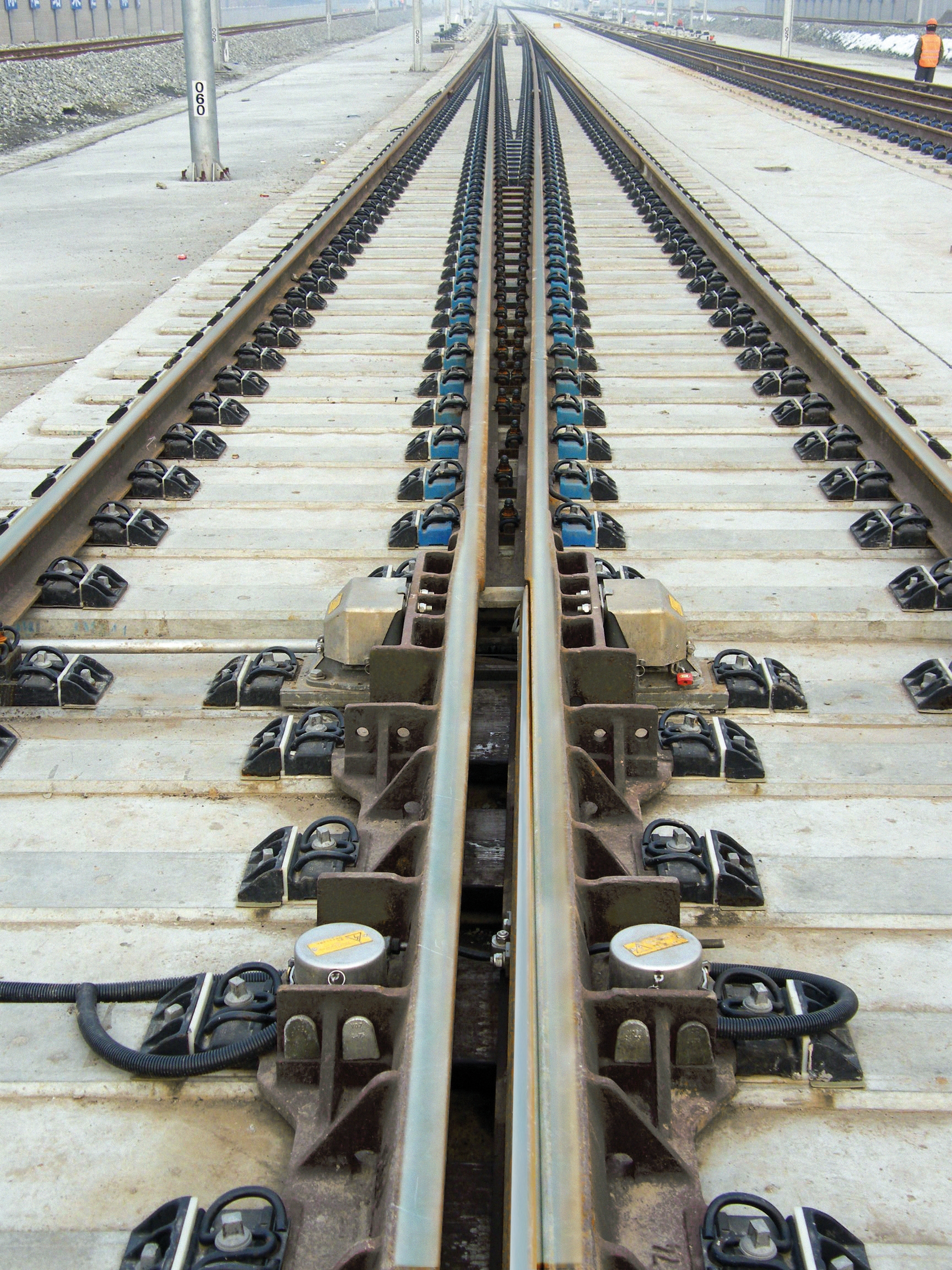

Le verrou de pointe mobile VPM est conçu pour les lignes ferroviaires à grande vitesse, les métros et les opérations de charge lourde, ce qui en fait un choix polyvalent pour une variété de projets ferroviaires.

Élevez votre infrastructure ferroviaire avec le VPM

Choisissez le verrou de pointe mobile VPM pour une expérience ferroviaire plus sûre et plus fiable. En intégrant cette solution de verrouillage avancée dans votre infrastructure ferroviaire, vous pouvez améliorer l'efficacité opérationnelle et répondre aux exigences du transport ferroviaire moderne. Faites l'expérience de la différence avec Vossloh – un verrouillage sous contrôle avec la sécurité comme priorité.
